Tabela de Teste de Descarga para Baterias 12v Automotivas

Montei esta tabela com objetivo de ajudar os colegas a avaliar os resultados do processo de recondicionamento de suas baterias.

Manutenção e Recondicionamento para Suas Baterias



               Se você quer ajuda para melhorar o desempenho de suas baterias, ou mesmo quer entender melhor as técnicas de recondicionamento, poderá solicitar acompanhamento através de uma consultoria on-line.

Consultas pelo email: kadu7926@hotmail.com

O Melhor Carregador de Baterias Caseiro do Mundo - E Ainda Recupera Baterias (Dessulfatador)!

    Nesta postagem vamos falar de um projeto que é sem dúvida um dos mais interessantes que já conheci!
Além de ser um EXCELENTE carregador de baterias muito fácil de montar, ele ainda  pode ser usado para RECUPERAR a força de muitas baterias fracas ou até mesmo recuperar completamente muitas baterias que estavam mortas! É exatamente isso que você leu, este projeto é um dessulfatador de baterias e pode te ajudar a recuperar a força de muitas baterias que eram consideradas fracas, inúteis ou mortas.

VOCÊ PRECISA VER ESTES VÍDEOS!

Nos dois vídeos abaixo, poderá perceber como este projeto simples é realmente INCRÍVEL! São alguns casos de baterias descartadas para reciclagem, fracas ou mortas que foram recuperadas e voltaram a trabalhar no carro ou moto. Confira abaixo:

 Veja o que os fabricantes de baterias não querem que você saiba!

Vídeo #218 - O Grande Segredo das Baterias que não Querem que Você Saiba.

Vídeo 135 - Não troque sua bateria antes de tentar isso! Este capacitor pode salvar sua bateria.

Ajuda Disponível

    Para ajuda-lo a conhecer em detalhes esse incrível projeto, eu preparei um material muito especial, trata-se de um e-book com tudo que você precisa saber pra ter sucesso com esse projeto, tanto com baterias pequenas, como com as maiores.

Neste e-book você vai encontrar tudo que você precisa saber para montar vários carregadores e ter muito sucesso em recuperar muitas baterias.

Adquira agora seu e- book aqui:https://go.hotmart.com/V13414652Y

Dúvidas sobre o e-book e-mail: kadu7926@hotmail.com

A compra também pode ser feita por depósito bancário Itau, agência 7980 conta corrente 04351-2. Ao realizar o depósito, encaminhar o comprovante para o e-mail: kadu7926@hotmail.com

Assim que o depósito é confirmado você recebe o e-book por e-mail.

Controlador Flutuante 5A com 2 Estágios de Carga para baterias Automotivas

ATENÇÃO , ESTE PROJETO FOI CORRIGIDO E ATUALIZADO!

Este é o projeto de um Controlador de Carga de 2 Estágios de carga. Ao atingir a tensão programada, o carregador arma a rele e aciona o estágio de flutuação.

 Após a conclusão da montagem, pude corrigir alguns defeitos do projeto.
No primeiro desenho que publiquei eu esqueci de adicionar o zener ou os leds. Neste desenho, temos 4 leds em série com o resistor de 4k7.
(No desenho aparece 4x led- entenda 4 leds em série)
Também precisei adicionar 1 diodo 1n4007 na saida do transistor que faz a etapa de flutuação. Alem disso, pode ser que vc prefira colocar um capacitor em paralelo com o diodo de proteção do relé. Pode ser um capacitor eletrolitico de 25v 100uf ou mais.
Se vc tiver dúvidas, recomendo fortemente que veja com muita atenção os vídeos passo a passo para que consiga montar o projeto com sucesso. Este projeto foi testado no vídeo e funciona corretamente!
Para reiniciar o processo de carga, a fonte de alimentação precisa ser desligada para desarmar o rele.

Vídeo Passo a Passo 1:
https://www.youtube.com/watch?v=Y3wlUMYgyYY&t=181s

Vídeo Passo a Passo 2:
 https://www.youtube.com/watch?v=xx6osW-nRKk&t=29s

Vídeo Passo a Passo 3:
 https://www.youtube.com/watch?v=s5PdfkxyyWs



Deixe seus comentários o suas observações sobre o projeto!

Mais Canais de Nossos Amigos do Youtube - Vale a Pena Conferir!

Carlos Veiga, Motores pulso:
https://www.youtube.com/channel/UCsaSk7fNVyksXSWDuo0x9qQ/videos

Edinei Capelari:

https://www.youtube.com/user/MrXangopx/videos

Renato Brant:
https://www.youtube.com/user/renatobrant

EletroEletronica:
https://www.youtube.com/channel/UC4STJPihcV9s-pS8Cjkrf3A

Marcelo Coelho, Sistemas Solares:
https://www.youtube.com/user/coelho0305/videos

Leomar, grande roda dagua:
https://www.youtube.com/channel/UCGQKVhRhRFf7MK1PdSLA5Bw

Sérgio Augusto, Eletrônica:
https://www.youtube.com/user/ginhoguto/videos

Rabilde Gambiarra:
https://www.youtube.com/channel/UCxIkNLX25b4Jp-WhM8A1C2g/videos

Fabio Santana:
https://www.youtube.com/channel/UC7DpQsrg3JHra5mVQvhEs1g/videos

Gilmar Izidorio:
 https://www.youtube.com/channel/UCmvtoGK5ktge3FAUnM5SbQg

Otoniel, geradores:
https://www.youtube.com/channel/UCfabIvkP4e9RpQdN-gdeCrA

Carioca Inventor, geradores:
https://www.youtube.com/channel/UCBZUSbJeM3sO1Peai1_DD2A/videos

Energia Renovavel:
https://www.youtube.com/channel/UC77gRd1FNxCuVmuTvcL54fw/videos

DIY Gambiarras:
 https://www.youtube.com/channel/UCijLOgTRcOrFjy3ffeCGsEA/videos?shelf_id=0&view=0&sort=dd

Primeira lista de Canais e Projetos dos Nossos Amigos

Temos abaixo uma lista de amigos generosos, que compartilham aquilo que sabem. Confira os links, pois certamente vale a pena!



Genilson Lima :
https://www.youtube.com/channel/UCDuONxqXfQ14D3j9GTovLVA/videos

Circuitos e Montagens (JulioTec):
https://www.youtube.com/channel/UCHP7x27nscwaPq5gX29kD7A

Rogério Polenta:
https://www.youtube.com/user/rogeriopolenta02/videos

Francisco Araujo:
https://www.youtube.com/channel/UCyI0PCpo-I1RxeNIhEj301Q/videos

Projetos do Saci:
https://www.youtube.com/channel/UCiG8CwCe-xkUlVci-W56BTQ/featured

Selton Cwb:
https://www.youtube.com/user/seltoncwb

Samuel Safra Energia Solar:
https://www.youtube.com/user/Samuel5774

Milton Cruz, gerador eólico 100% reciclado:
https://www.youtube.com/user/miltondelimacruz/featured

Dtec Eletronica, Josevaldo, Desenvolvendo mesa de som de 6 Canais do zero:
https://www.youtube.com/watch?v=wf2N2rg1lVg


Zulu Inventando moda:
https://www.youtube.com/user/zulloization/featured

Solarium Solar, Energia Solar:
https://www.youtube.com/channel/UCC0o1qWXrUlRQJeOSM5XRAA

Temporizador

30 segundos a 1:30 min.

A partir de 1:30 min.

Luz de Emergência Automática Fácil

Desenhos:

Carregador Flutuante Fácil com Fonte de Notebook 20v

Fala galera do YouTube, beleza?

Aqui é o Kadu e hoje eu vou explicar de forma detalhada o nosso carregador flutuante Carga Lenta feito com fonte de notebook de 20 V e dois transistores Npn de sucata e mais alguns componentes básicos.

Carregador flutuante: Carrega em carga lenta ate a tensão de Flutuação programada ( algo em torno de 13,5v) e depois fica nessa tensão com corrente mínima por muitas horas, sem prejudicar sua bateria. Pode ficar ligado direto, assim como os nobreak, e não precisa monitoramento, pois não estraga sua bateria ao atingir a carga completa.

A tensão de Flutuação Recomendada é entre 13 e 13,8v.

Podemos dividir o circuito em três partes básicas:

1- Corrente de Carga determinada por Q1 e R1, se mudar a tensão de entrada, pode ajustar o valor de R1.

2- Divisor de Tensão, ajusta e monitora a tensão da bateria e emite um pequeno sinal ao atingir a tensão ajustada no trimpot .

3 - Ativando a flutuação , a medida que o sinal na base do Q2 aumenta, ele amplifica esse sinal , e conduz entre coletor e emissor, e enfraquece o sinal de base de Q1. A medida que vai abrindo o Q2, os 20 ma que abrem o Q1 vai se dividindo , diminuindo a corrente de carga ate que os dois transistores entrem em equilíbrio, alcançando tensão de flutuação determinada pelo ajuste do trimpot.

Componentes:

R1 150ohms

R2 4k7

R3 1k

T1 5k

Q1,Q2 = podem ser tip 41c, tip 35, tip3055

Alimentação Fonte 20v

Link do vídeo onde eu testo este circuito:
 https://www.youtube.com/watch?v=S-MRxaFoSxA

Link do vídeo de Estudo do Nosso Sistema Automático com teste de transistor Npn:

https://www.youtube.com/watch?v=sP2786daejU

Link do vídeo sobre o Divisor de Tensão:

https://www.youtube.com/watch?v=AzF2y2dEuWU

Indicadores de Carga Atualizados 2018

Aqui temos algumas atualizações de antigos projetos de indicador de carga para baterias de 12v.

Este primeiro pode ficar conectado permanentemente na bateria. Indica quanta energia ainda resta na bateria, e durante a carga, vai indicar carga completa com os leds bem acesos em 14v.

Este segundo modelo, é somente uma parte do modelo anterior, indicado para ser conectado no carregador de baterias, e o led ira ficar totalmente aceso em 14v. Se acrescentar mais um diodo 1n4007, indica carga completa por volta de 14,5v.

Este ultimo modelo, o meu preferido, pode ficar pemantemente na bateria, e indica estado de energia da bateria, e durante a carga, indica carga completa com os dois leds totalmente acesos em 15v.

As tensões podem variar de acordo com a cor e o fabricante dos leds, por isso vc precisa testar seu projeto para chegar ao resultado esperado.

Para Assistir ao vídeo de demonstração deste projeto, clique aqui:

http://encurta.net/g0c6nwv0

Desejo sucesso ai!!!

Controlador de Carga Solar Desliga Automático Ajustavel

Fala galera, blz?
Aqui está mais uma variação de nosso circuito controlador de carga automático. Este pode ser usado com sistema solar ou qualquer outra fonte dc de mais de 14v (20v máximo), para carregar baterias de 12v.

Este projeto pode facilmente ser construido com 100% das peças de SUCATA! Isso é legal DEMAIS!!!!

Esquema:

Confira o vídeo de apresentação do projeto!

O esquema usa um diodo zener de 12v, mas se vc não tiver, vc pode usar 5 leds em serie para substitui-lo, assim como demonstrei no vídeo.

Agora já podemos estudar juntos esse padrão de sistema automático, para entender como funciona e tb como testar cada parte deste circuito. Desta forma, podemos aprender muito, e poderemos testar cada parte de nosso circuito para garantir que funcione perfeitamente!

Para conferir os vídeos de estudo detalhado deste projeto, clique no link abaixo e faça gratuitamente seu cadastro para conhecer e acessar a área de membros de nosso novo curso Eletrônica de Iniciante na Prática.

Link para cadastro gratuito: projetosfaceisdeeletronicapara.club.hotmart.com

Você está convidado a nos acompanhar nessa trajetória de aprendizado! Bem vindo ao estudo da Eletrônica de Brinquedo! :D

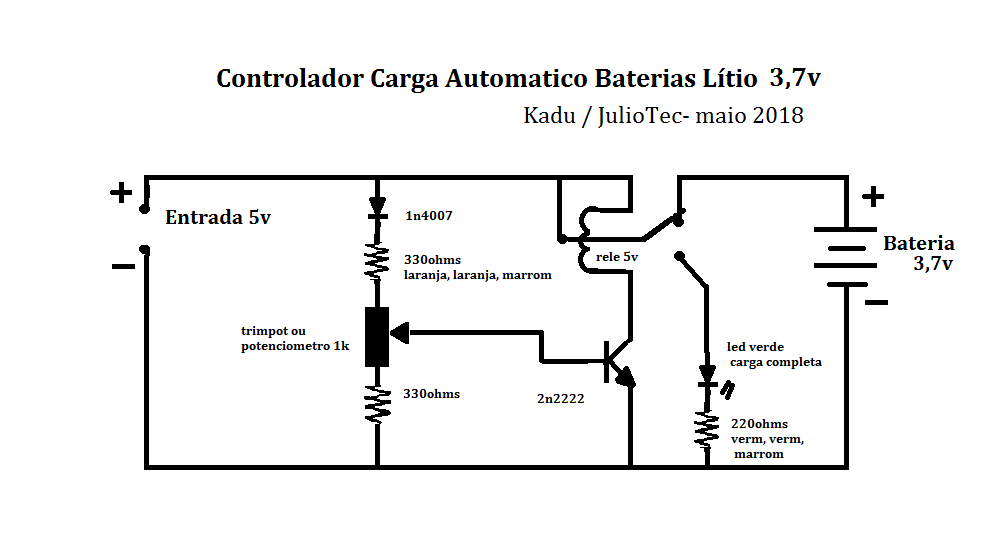

Controlador de Carga Automático para Baterias de Litio (Sucata Notebook)

Uma Atualização/ Correção do esquema, adicionando o diodo de proteção,  contribuição de nosso amigo Renato Gonçalves: Valeu amigo Renato!!

Pra quem quiser tentar imprimir pra gravar a placa:

Sobre os componentes:

Os valores do RESISTORES não precisam ser exatamente iguais, valores aproximados podem ser usados. Por exemplo, onde eu usei resistores de 330ohms, vc pode usar entre 200 e 400 ohms que deve funcionar, pois teremos o ajuste do trimpot ou potenciometro ( que pode ser de 1 ou 5k).

O RELE precisa ser de 5 volt e 5 pinos.
Você deve ajustar a tensão para desarmar o carregador entre 4,2 e 4,3v.

 O TRANSISTOR usado foi um 2n2222, mas creio que qualquer transistor npn deve funcionar, inclusive aqueles transistores que encontramos em sucatas de lampadas fluorescentes. Porém, ao usar outro transistor, vc precisa ter em mente que a posição do transistor pode mudar, pois os terminais base, coletor e emissor podem ser em posições diferentes.

Desejo sucesso nos teus projetos!!!
Forte abraço, Kadu

Atualização - Controlador de Carga para Dessulfatador

Este controlador foi projetado para ser usado com dessulfatador, embora possa ser usado com painel solar e qualquer outra fonte de 15,5v ou mais. A Amperagem suportada depende da capacidade do relé e das conexões e soldas realizadas.

Com esta atualização, o consumo do controlador apos terminar a carga é de 35ma aproximadamente, até a bateria ser desconectada.

A tensão final de carga com esta configuração gira em torno de 15,2v. Se vc remover o diodo 1n4007 que vai antes do led poderá baixar a tensão final em 0,5v.

 Ao concluir a carga o led se apaga e o relé fica armado, mantendo o carregador desconectado da bateria. Devemos primeiro desligar a alimentação do dessulfatador pra depois desconectar a bateria.

Montado em placa de PVC

Para uma explicação mais detalhada do circuito eletrônico, veja o vídeo do canal Eletrônica de Brinquedo:
https://www.youtube.com/watch?v=EGX_Y-Ngw00

Abaixo temos o desenho simplificado damontagem exata de meu projeto.
Diagrama Eletrônico:

Desenho Simplificado:


Lista de Componentes:

1 Tiristor bt151
1 Diodo zener 12v 1w
1 Diodo zener 8v 1w (pode se substituído por resistor 150ohms)
3 diodos 1n4007
1 led
1 relé 5v

----------------------ATENÇÃO ------------------

Este projeto foi totalmente atualizado e melhorado e está disponível com todos os detalhes.

Para saber tudo sobre essa novidade acesse este link: https://kadumagalhaes.blogspot.com/2019/05/novo-projeto-dessulfatador-flutuante.html

-------------------------------------------------------

Desejo sucesso no seu projeto!
Abraço
Kadu

Controlador de Carga para o Dessulfatador Capacitivo

Este controlador pode ser usado para desligar o dessulfatador (corta a alimentação do dessulfatador) quando a bateria atinge uma tensão entre 14,7 e 15,3v. Ja foi testado e funcionou muito bem, mas ainda está sendo aprimorado (ele consome em torno de 120ma da bateria para manter o dessulfatador desligado), e será atualizado aqui.

----------------------ATENÇÃO ------------------

Este projeto foi totalmente atualizado e melhorado (maio 2020) e está disponível com todos os detalhes.

Para saber tudo sobre essa novidade acesse este link: https://kadumagalhaes.blogspot.com/2019/05/novo-projeto-dessulfatador-flutuante.html

-------------------------------------------------------

Desliga o Carregador de Baterias Automático

Este projeto basico para iniciantes está em testes, mas até agora tem funcionado bem. Trata-se de um controlador de carga que desliga o carregador da bateria . Quando a tensão da bateria atinge entre 14,7 e 15,3v, os leds deixam passar uma pequena corrente que é capaz de armar a bobina do rele e desativar o carregador. É muito facil, e muito legal. Eu testei com leds e tb com diodo zener. Teste e comente!
ATENÇÃO: para desarmar, precisa ser usado com uma fonte de 15,3v ou mais. A corrente deve ser proporcional ao tamanho da bateria. ( eu usei fonte de 16v por 350ma).

Esquema original do blog Nova Eletronica :

Endereço do blog Nova Eletronica : http://blog.novaeletronica.com.br/circuito-carregador-de-bateria-automatica-usando-rele/

Esquema que usei nos videos:

Abraço!

Desliga a Bateria Automático - Julio Tec

ATENÇÃO:

Este projeto passou por atualizações e  teve seu funcionamento melhorado. Acesse o link no final desta postagem para conferir o esquema MELHORADO.

Este é um controlador de descarga de baterias. Quando a tensão da bateria atinge o valor mínimo ajustado, o controlador interrompe o fornecimento de energia e a bateria é desconectada do aparelho ou da lampada que está consumindo a energia. Este dispositivo serve para proteger sua bateria de descargas profundas indesejadas.
O projeto é muito legal, e relativamente fácil.
Esta é uma contribuição de meu amigo Julio Tec, técnico em eletrônica e parceiro de nosso canal.
Valeu Julio!

Lista de Componentes:
1 Diodo Zener 11v ( ou zener 10v + 2 x 1n4007)
1 resistor 560 ohms
1 resistor 1k
1 potenciomentro 5k
1 rele 12v  de 5 pinos
1 Transistor npn 2n2222 (servem tb o bc548, tip 41c, tip31, bd 135, bc337 etc...)


Ajude a desenvolver este projeto: Comente se o projeto funcionou bem em seu caso!



Link para o vídeo do projeto aprimorado: https://youtu.be/S78yrZqGUtM

Esquema aprimorado: https://kadumagalhaes.blogspot.com/2021/01/circuito-para-controle-de-descarga-de.html
